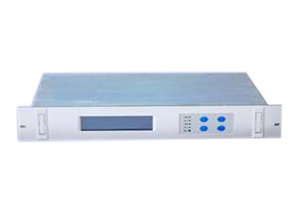

II B型通信电源监控单元

监控单元负责对系统的交流配电、直流配电、整流器组以及蓄电池等进行综合管理。监控单元实时的采集系统的运行数据，监测系统的工作状态，当系统故障时进行声、光等方式的告警并提供必要的保护措施

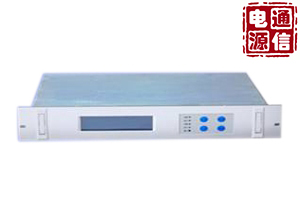

II B型通信电源监控单元

产品特点

* 集散式设计，网络自动配置，各检测模块即插即用；带电插拔，易于安装维护。

* RS232或RS485接口，支持多种通讯规约，全面实现"四遥"。

* 大屏幕液晶显示屏，汉字菜单驱动，在线帮助，操作简单方便。

* 多级密码权限管理，杜绝非法操作，保证系统安全可靠运行。

* 完善的告警处理及事故追忆功能，全面掌握系统运行状态。

* 具有标准电压、电流模拟给定输出接口，使用方便。

产品功能

* 电池充电状态自动转换条件控制（用户可设）。

* 当前告警及历史告警事件查询。

* 在线显示所有电源状态、输出电流。

* 交流电压、频率检测，过欠压、失电告警。

* "四遥"功能：通过RS232或RS485接口，可实现"遥测、遥信、遥控、遥调"功能。

系统组成

* 主监控单元

* 交流检测单元

* 电池检测（带模拟接口功能）

* 电池巡检单元（可选）

* 所有单元通过RS485总线与KOX系列智能电力电源模块连接（亦可通过模拟接口控制整流模块），实现对电源柜的交流配电、电池状态、控制和报警的处理。

* PMS-II系列监控采用19英寸标准3U机箱，各检测单元通过欧式端子与机箱后母板接线端子连接；打开机箱上盖板，可带电实现各检测单元的更换与维护。

* 结构尺寸： W×H×D（mm） 482×351×133
