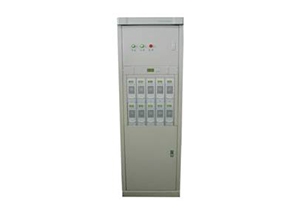

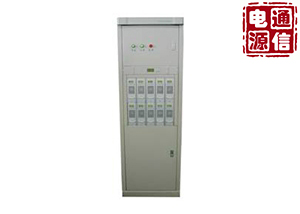

PS系列开关电源采用多只PS4820A/PS4850整流模块并联无主自动均流供电方式,容量从20A－500A可选,可将监控模块﹑整流器插框﹑交直流配电插框﹑防雷单元﹑直流调压单元以及500A蓄电池组集成在一个2000(高)X600(宽)X600(深)的机柜中
通信高频开关电源系统
系统容量
* 输出 -48V/10A～600A
* 输出 ＋24V/20A～1000A
系统构成
* 整流模块：
48V/10A、20A、25A、30A、50A
24V/10A、20A、30A、40A、50A
* 监控单元：PMS-II A，PMS-II B
* 交流配电单元
* 直流配电单元
* 机柜
应用范围
* 接入网、农话。
* 中、小规模模块局，传输中继站
* 微波、卫星通信站。
* 铁路、电力等通信专网设备。
系统特点
* 采用国际标准的19"机柜，模块化设计。
* 两路市电输入，自动或手动切换。
* 电网适应范围宽，输入电压在160V～270VAC范围内均能正常工作。
* 自动均流技术先进，电流不平衡度小于±5％。
* 蓄电池自动管理和保护。
* 监控单元采用大屏幕点阵式液晶显示器。
* 多种通信方式，体统提供RS232、RS485标准接口。
* 先进的防雷措施，整个系统实现多级防雷。
* 风机温控工作，提供了系统的可靠性。
主要指标
* 交流输入：380VAC或220VAC±25％
* 频率：45～65Hz
* 直流输出：
40～58VDC(48V)
20～28VDC(24V)
* 稳压精度：
源效应：<±0.1％
负载效应：<±0.2％
* 杂音电压：
衡重杂音 ≤1mVRMS
宽频杂音 ≤10mVRMS
峰－峰值杂音 ≤150mVRMS
* 效率：≥86％
* 交流输入：三相五线制，两路市电，一路优先，机械、电气连锁，自动切换
* 交流分路：单相16A十路（供整流模块用），三相16A一路（用户分路），单相16A二路（用户分路）
* 直流分路：100A、63A、32A各两路，电池100A两路
* 外形尺寸（高×宽×深）：2000mm×550mm×550mm 1400mm×550mm×550mm 1200mm×550mm×550mm
