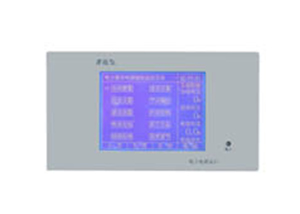

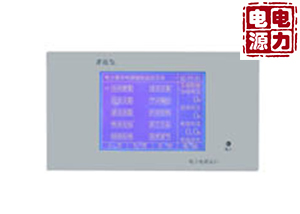

HD200A型触摸屏监控系统

大屏幕液晶显示 中文菜单 交直流系统监控 双组充电机及电池管理  160路开关量监控 2组120节电池巡检 240支路接地选线 支持母线分段 分散接线 集中控制 满足各种系统配置

HD200A型触摸屏监控系统

开关量单元

提供40路开关量状态检测，其中包括合闸、控制开关跳闸、电池开关跳闸、熔断器故障、降压单元故障、绝缘故障和2路预留支路；

提供7路常开无源触点输出，可作为分类报警使用；

通过RS485总线与主监控进行数据交换；

若超过40路开关量输入，可扩展最多4个开关量检测单元；

安装好后，请调节拨码开关，设定相应地址。

电池巡检单元

每个单元最多可检测24节单体电池电压；

系统最多可检测2组120节单体电池，即一个系统最多可配置10个电池检测单元；

可分别检测2V、6V、12V单体电池（订货时需明确说明电池类型），测量精度为0.2%；

通过RS485总线将检测到的单体电池信息传送到主监控；

安装好后，请调节拨码开关，设定相应地址

绝缘检测单元

每个单元提供30路支路绝缘电阻检测功能，测量精度为±0.3KΩ；

若系统回路数超过30路，可扩展最多8个绝缘检测单元，即最多可检测240路绝缘回路；

检测母线（合母、控母和母线负）对地电压，测量误差±0.4V；

通过RS485总线接收主监控发来的告警上下限，并向主监控发送对地电压值和对地电阻信息；

采用检测支路漏电流的方式判断绝缘电阻，无须在支路上注入交流小信号。

安装好后，请调节拨码开关，设定相应地址

交流检测单元

测量双路三相交流真有效值电压。测量在线工作回路的交流真有效值电流（1路线电流）；电压测量精度为±2V,电流测量精度为±0.5A。

检测2个交流接触器工作状态（即检测主备用交流电源工作状态）；

根据检测到的双路交流电压进行2路交流输入的自动切换，第一路交流为主回路，第二路交流为备用回路；

对检测到的交流电压进行判断，给出告警信息；

通过RS485总线接收主监控发来的告警上下限，并向主监控发送交流电压、电流数据。

直流检测单元

检测合母电压、控母电压电流、电池电压电流和环境温度；电压测量精度为±0.3V,电流测量精度为±（满量程/1024），温度测量误差为±0.5℃；

提供3路单极性0-5V输入的扩展测量和1路双极性-5V - +5V输入的扩展测量；

给出2路无源节点输出，其中一路作为系统故障报警，另一路为预留；

根据测量数据给出故障信息；

通过RS485总线接收主监控发来的告警上下限，并向主监控发送电压、电流信息。

母线分段，可扩展一个直流检测单元；

安装好后，请调节拨码开关，设定相应地址。

数模转换单元

提供两路0－5V隔离控制电压输出，分别作为模拟量充电模块的输出电压和电流控制；

提供充电模块开关机信号输出接点及模块故障信号输入接点，实现充电模块开关机

控制及模块故障告警；

对充电模块的输出电压及输出电流实行闭环控制，稳压及稳流精度高；

系统上电时自动控制模块输出，避免对蓄电池组过电流充电；
