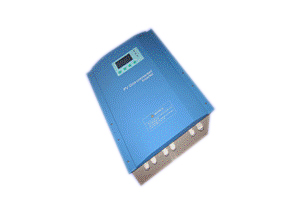

HDG5KF/HDG5KE 光伏风力发电
产品名称： HDG5KF/HDG5KE
型号： HDG5KF/HDG5KE
输出类型： 单相输出
额定容量： 5KVA
尺寸： 570×474×262
应用： 太阳能并网发电
产品名称：HDG5KF/HDG5KE
型号：HDG5KF/HDG5KE
输出类型：单相输出
额定容量：5KVA
尺寸：570×474×262
型 号 | HDG5KE | HDG5KF | ||
直流输入 | 额定容量（KW） | 5 | 5 | |
推荐最大电池 | 5 | 5 | ||
最大输入功率（KW） | 5 | 5 | ||
最大开路电压（VDC） | 250 | 500 | ||
输入额定电压（VDC） | 110 | 220 | ||
MPPT范围（VDC） | ||||
最大阵列输入电流（A） | 45.4 | 22.72 | ||
交流输出 | 额定交流输出功率（KW） | 5 | 5 | |
最大交流输出功率（KW） | 5 | 5 | ||
电网电压范围（VAC） | 190～245 | |||
电网频率范围（Hz） | 49.8～50.2 | |||
效率 | ηmax> 94 % | |||
总电流波形畸变率 (THD) | THDIAC< 4 % | |||
MPPT效率 | 99％ | |||
性能特点 | 电网监控 | 数据通过带电气隔离的RS485进行传输 | ||
电磁兼容性 | EN50081,part1/ EN50082,part1 | |||
电网干扰 | EN61000-3-2 | |||
电网检测 | DIN VDE 126 | |||
相移 | <1° | |||
设备运行自消耗电能（W） | <7 | |||
设备待机自消耗电能（W） | < 0.5 | |||
直流电压纹波 | VPP < 10 % | |||
保护功能 | 孤岛效应保护 | VAC; fAC | ||
环境 | 使用环境温度 | －15℃～＋60℃ | ||
使用环境湿度 | 0～100% | |||
尺寸 | 570×474×262 | |||
1、采用壁挂式机箱，操作使用人性化设计，系统运行安全可靠。
2、原装日本三菱智能功率模块组装，可通过LED指示灯指示系统的运行状态，LCD液晶显示系统运行各种参数，可带RS485通讯功能实现远程监控和查询。
3、具有直流输入极性接反、欠压、过压、机内过热等一系列报警和保护功能。
